Young-lapalace拟合技术接触角及界面张力仪软件免费下载试用

2018-1-29 19:53:53

美国科诺最新研制的第四代基于RealdropTM法Young-lapalace方程拟合技术的影像分析法界面张力仪和接触角仪专业分析软件取得重大进展,标志着光学法界面化学分析技术的研制进入了一个新的发展水平。第四代技术的核心理念为:
1、不再有如德国Spinger&BihaiSong的Select plane中的经验假设值以及第三代技术中的经验假设值;
2、不再采用消元降次法求解B或β值,直接采用Young-lapalace方程原公式计算并采用Euler和RungeKutta两种算法,并使用最小二乘和牛顿迭代法优化算法,从而使用精度进一步提高。
3、配合硬件高精度postioning机械技术以及优化的相机,实现硬件方面对图像倾角以及AR修正补偿,全面提升Young-lapalace拟合的精度以及重复性。
4、全球首次提供手动工作模式,从而有效的控制测值,提升测值的可信度。

为了更好的服务广大用户,我们现提供两个简化的Young-lapalace拟合工具供免费下载,以让用户体验相关功能以及操作的方便性。

具体使用方法为:
1、点击open,打开一个图片,目前图片格式仅支持.bmp的图片;
2、点击右侧的“自动模式”;
(1)更改水平线位置,放到液体与固体接触的两个接触点位置;
(2)设置合理的阈值的参数,通常设置值为70-200之间,70代表偏黑,200代表偏灰(白);
(3)用鼠标左键框选一下分析范围,把需要分析的液滴框选出来;
(4)按“自动计算”,软件自动分析边缘,并计算得出角度值;

软件自动拟合边缘,计算出表面张力值,接触角值等参数,并显示在软件下方的提示栏中。

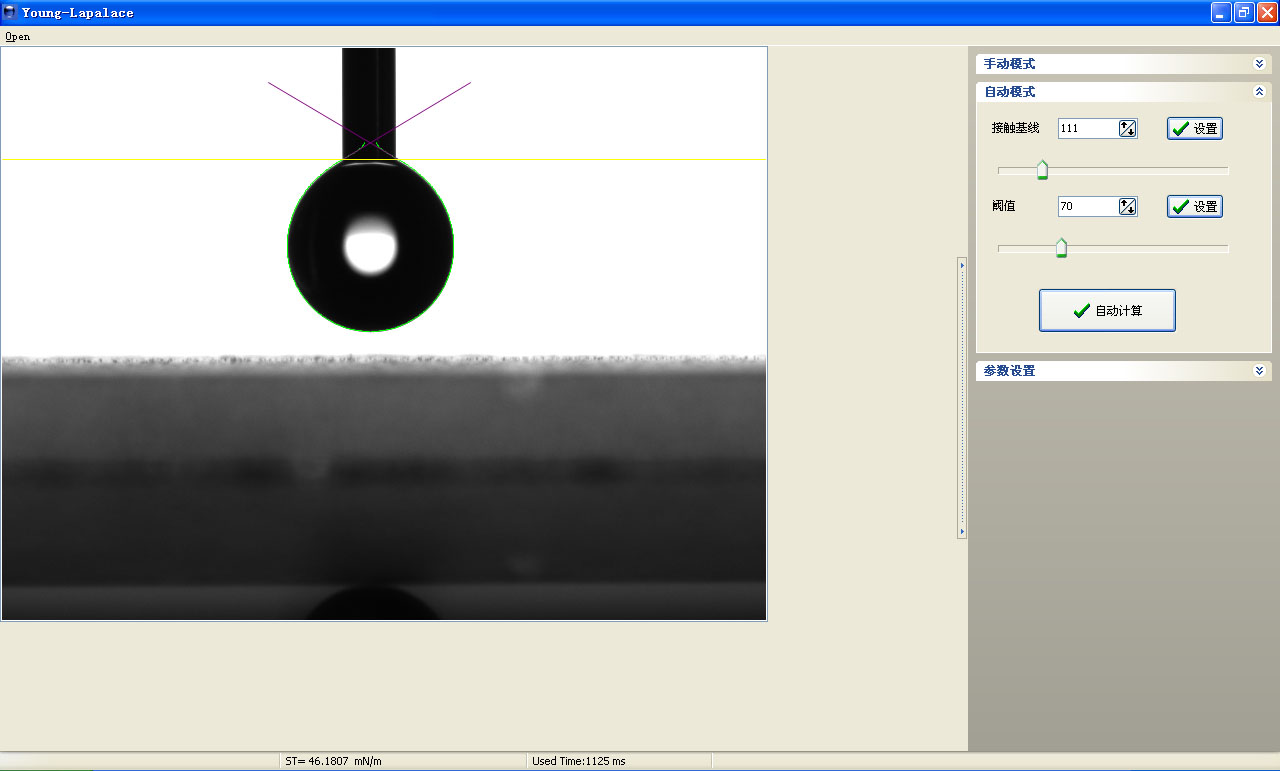

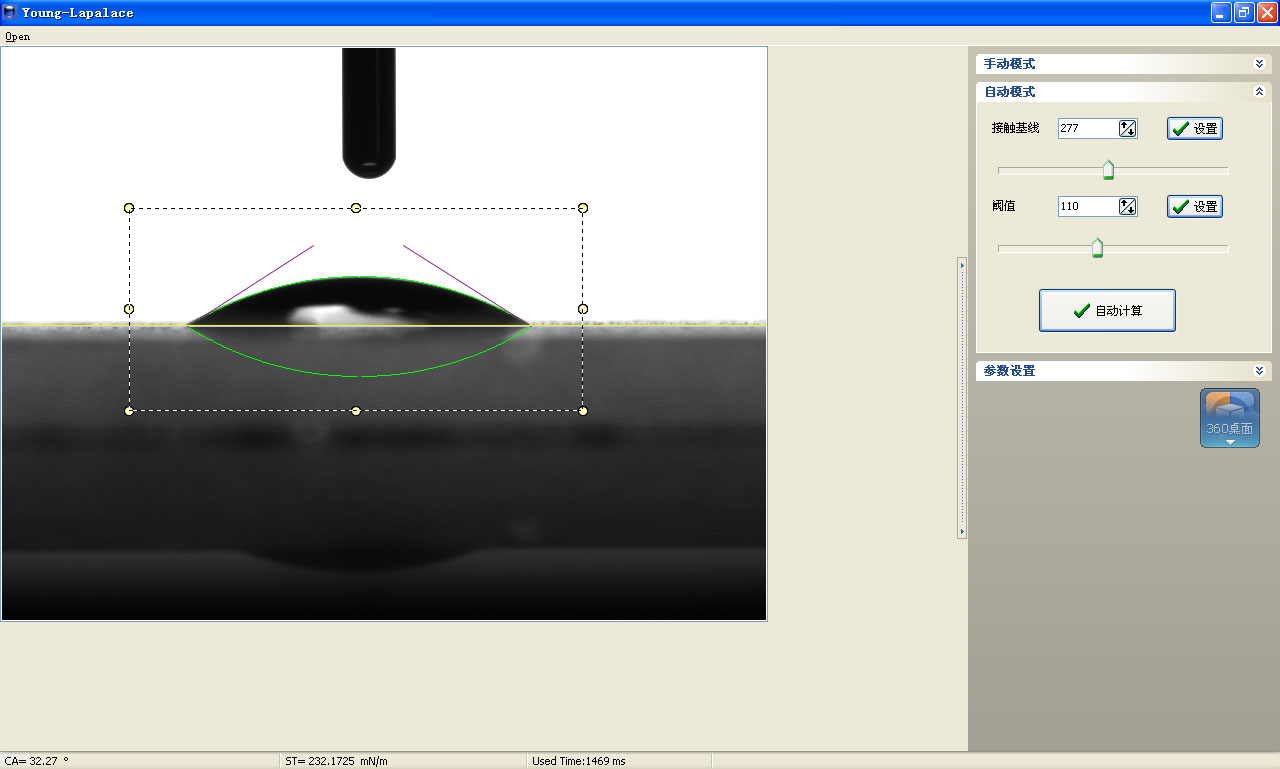

如下图所示:



3、手动模式可以通过调整顶点位置以及顶点曲率半径等,实现分析目的。
(1)通过调整顶点XY坐标位置,定位Young-lapalace拟合的曲线的顶点位置;
(2)调整曲率半径,让Young-lapalace曲线拟合到液滴上去;
(3)调整C值,控制Young-lapalace曲线的轮廓形状;
(4)调整高度H,控制曲线的高度:
可以通过不断的调整如上参数,实现将Young-lapalace曲线与真实液滴外观曲线拟合的目的。

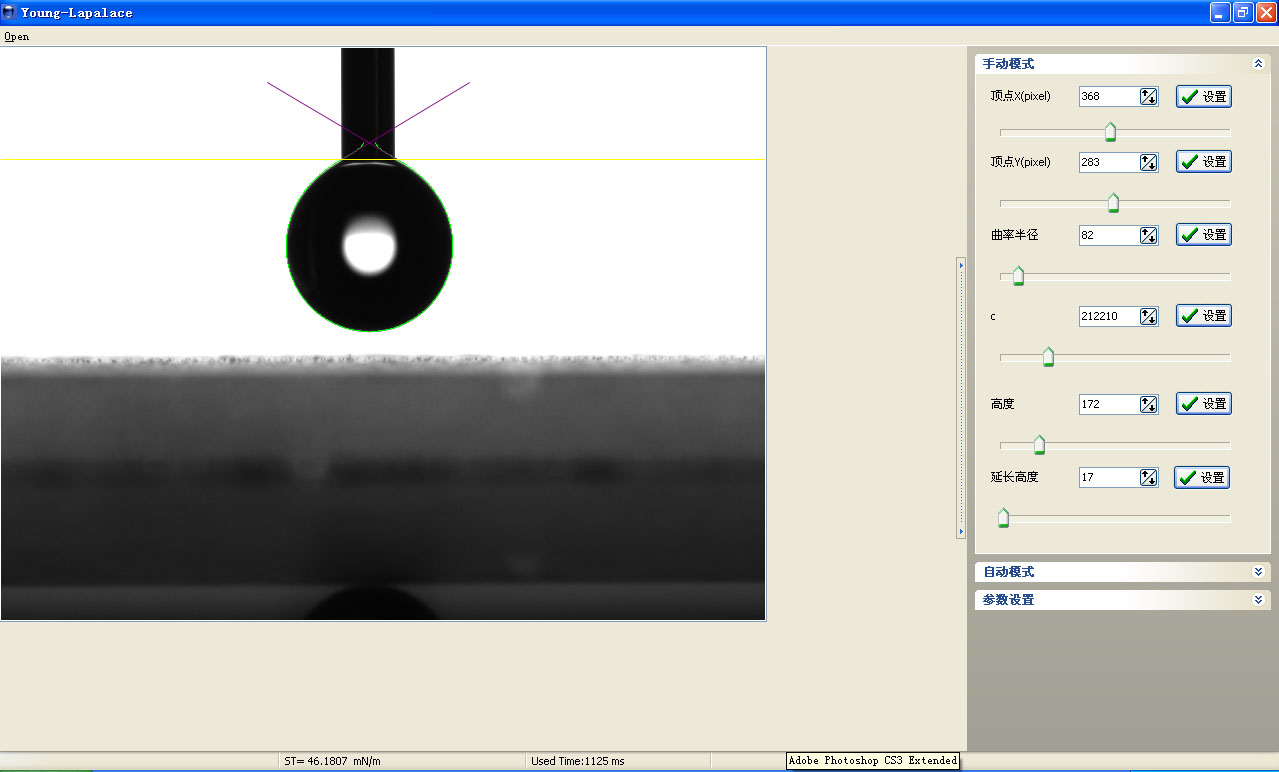

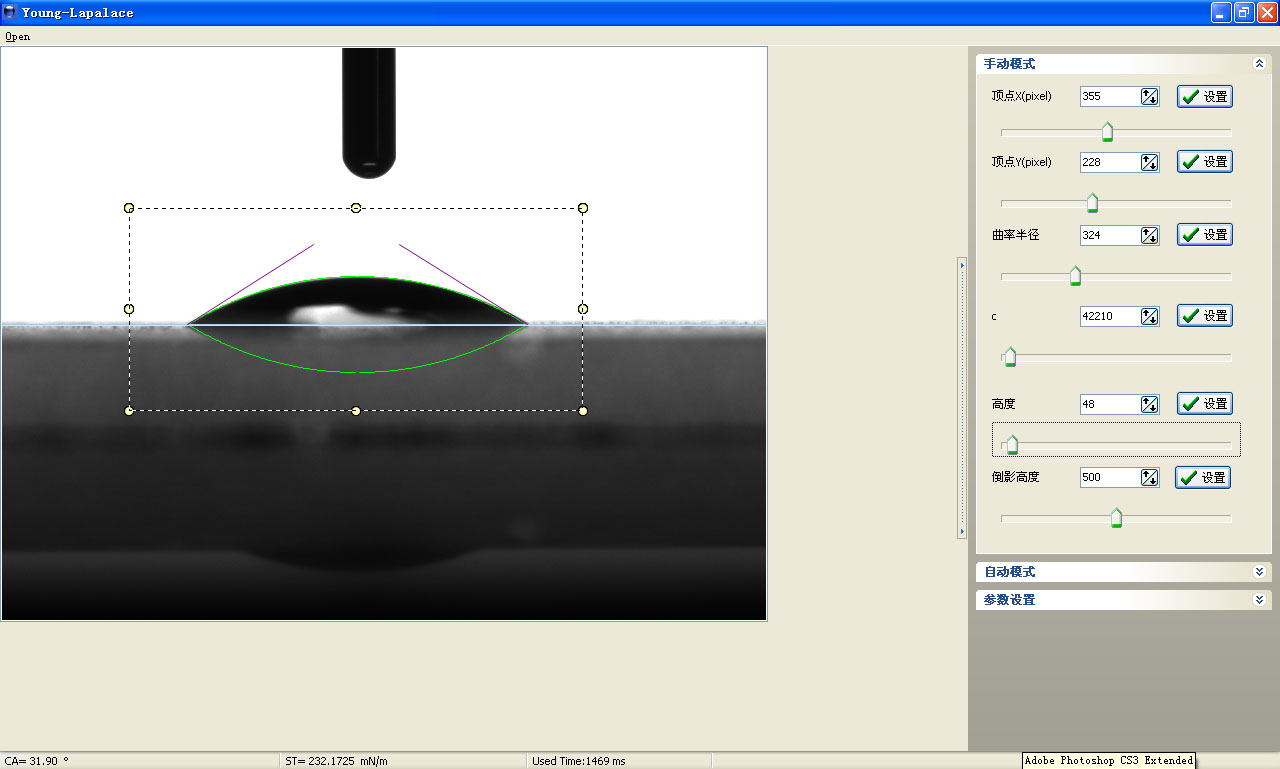

如下图所示:

需要提示的是,免费试用版本的软件中参数项“密度差值”和“图像放大率”是固定值,已经被锁定,即使修改这些项,计算时也会采用软件默认值计算。
所以,提供的免费测试软件的测试数据仅提供给用户参考用,而具体测值数据的绝对精度我们是不保证的。如果需要更详细的功能,请提供联系方式,以付费的方式采购。
我们也欢迎同行与我们洽谈合作,以实现共赢的目标
