「水滴角测量仪」实现可在昏暗模糊背景下的准确测量接触角值的目的

2018-12-24 9:48:18

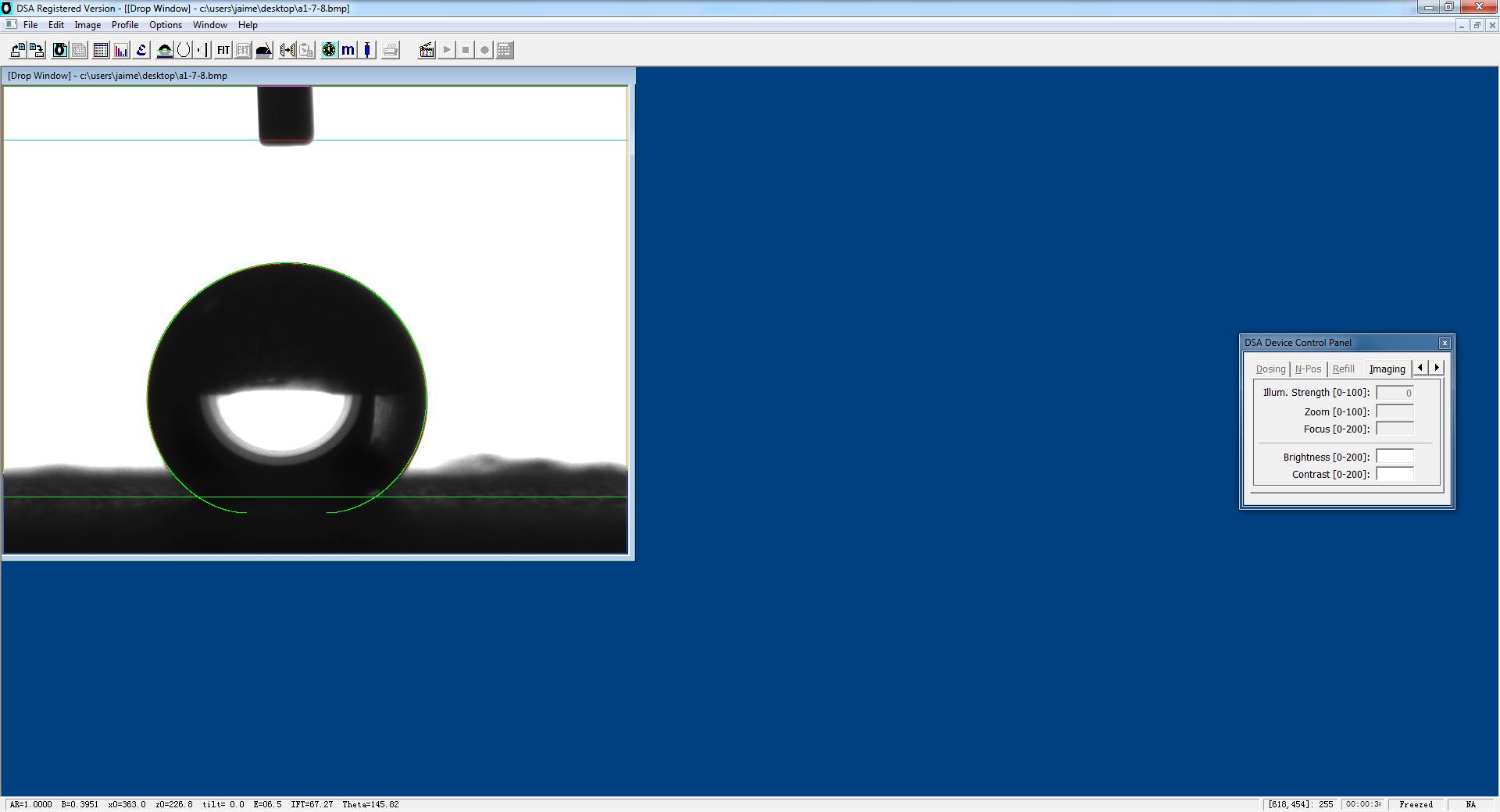

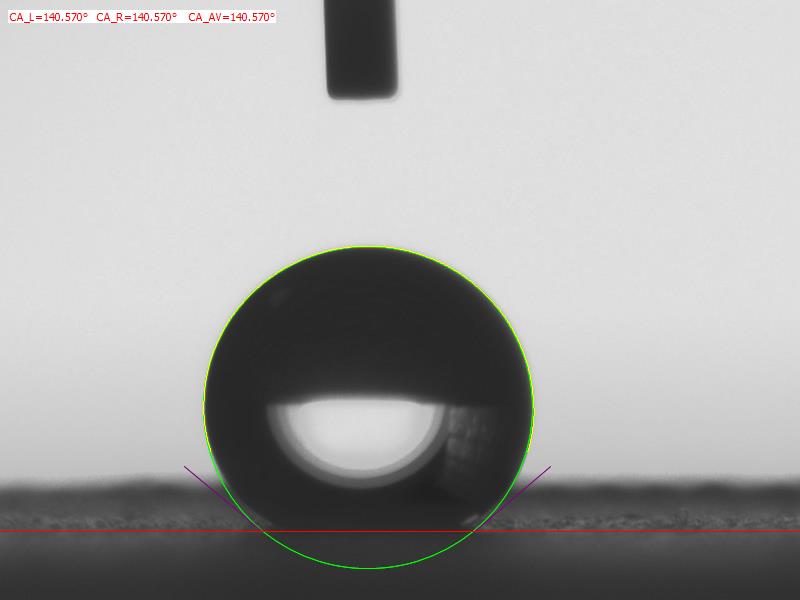

美国科诺接触角测量仪通过采用全自动阀值技术以及智能过滤处理,可以实现针对特殊情况下的图像的自动分析,从而全面提升图像处理的抗背景干扰能力,实现可在昏暗模糊背景下的准确测量接触角值的目的。为了有利于对比,我们采用了与其他同行的同样的具有背景噪声的图像进行了分析。

「水滴角测量仪」实现可在昏暗模糊背景下的准确测量接触角值的目的

事实上,出现本文所述的背景噪声图像的情况在美国科诺接触角测量仪中完全可以通过如下四种方式进行避免:
1、通过遮光板及UV过滤技术进行背景光硬件提升。如果有条件时,可以采购C60系列平行光源和平行光镜头;
2、采用彩色摄像机,实现有效的前景图(液滴图)与背景图的硬件分割。事实上,彩色摄像机的优势正在于其图像细节更多,更有利于精确的接触角测量;

3、采用样品台微分头(精度:0.01mm,对应0.001度,最大角度8度左右)的高精度二维水平样品台进行样品的表面二次水平调整;

「水滴角测量仪」实现可在昏暗模糊背景下的准确测量接触角值的目的

4、通过图像预处理技术,实现图像前景与后景的提前分割。
进行图像的硬件或软件的预处理相对而言比在获取图像后进行调整在技术先进性或测值精确度方面会有大大提升。但是,如果很不幸,您的样品的图像存在噪声时,我们只能通过图像的后处理技术进行解决。
后处理技术包括两种:其一:为图像的Photoshop处理功能,包括图像的橡皮擦功能、抠图功能、对比度亮度调整、Gamma调整等等。这些功能在CAST3中均有提供。

其二:接触角测值的手动拟合功能,结合图像放大缩小功能(CAST3.0提供),手动添加测试边缘,辅助测试接触角值。由于人眼的识别远高于电脑,因而在测值结果的精度上应远高于我们要提出的自动识别图像。

「水滴角测量仪」实现可在昏暗模糊背景下的准确测量接触角值的目的

其三:即为本文所述的图像边缘识别功能及相应的接触角测试算法。在此,我们再次强调,我们不建议用户选用椭圆拟合法或圆拟合法计算接触角值。因为这些算法仅仅是量角器,而不是界面化学能量的真实分析,通常无法被专业的界面化学专家所能够接受。   「接触角测量仪」视频光学接触角测量仪的仪器先进性体现在哪些方面?
