接触角测量仪在昏暗模糊背景下准确测量接触角动画视频资料

2019-6-26 15:14:31

上海梭伦长期致力于接触角测量仪及界面张力仪、表面张力仪的研制。目前,我们研制的接触角测量仪在如下方面具有明显的优势:

1、我们提供3D接触角测量仪功能,用于评估材料的化学多样性、异构性以及表面粗糙度对接触角的影响以及本征接触角值;

2、我们提供微滴法(MicroDrop),用于评估Wenzel-Cassie模型接触角的状态以及转换,临界角度值。

3、我们提供红宝石球3D校准工具。

4、我们提供阿莎算法(ADSA-RealDrop)算法,取代TrueDrop算法(双椭圆算法)。

因而,在接触角测量仪软件和硬件方面,我们的优势较大。在测试接触角的过程中,我们的软件提供全自动以及手动阿莎算法功能。与其他厂家经常出现无法分析某些图片的现象不同,我们的软件首款可以分析100%的所有图片。经常,部分厂家提出的控标性指标为“软件必须具有很强的抗背景干扰能力,可在昏暗模糊背景下准确测量接触角,需出具软件测量截屏来证明。”。事实上,这样的功能要求对于CAST3.0分析软件而言,是一个非常轻松完成的工作。

如下视频动图所示:



在昏暗模糊背景下准确测量接触角

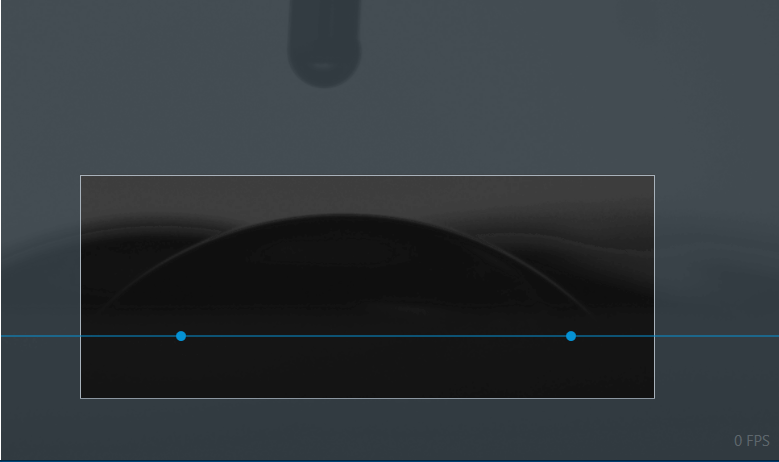

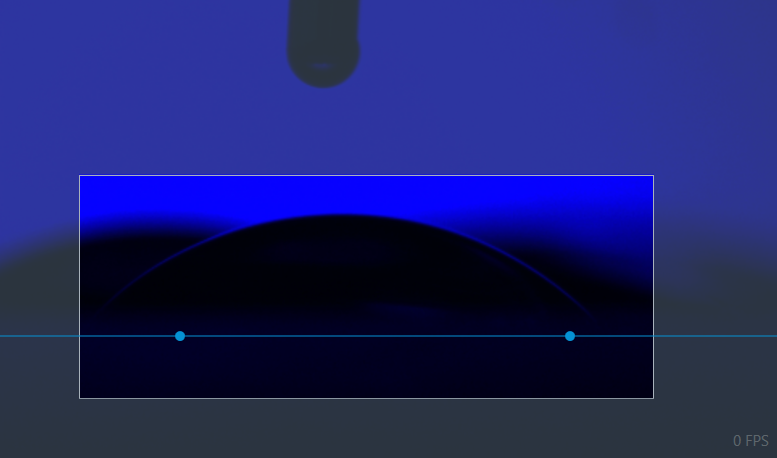

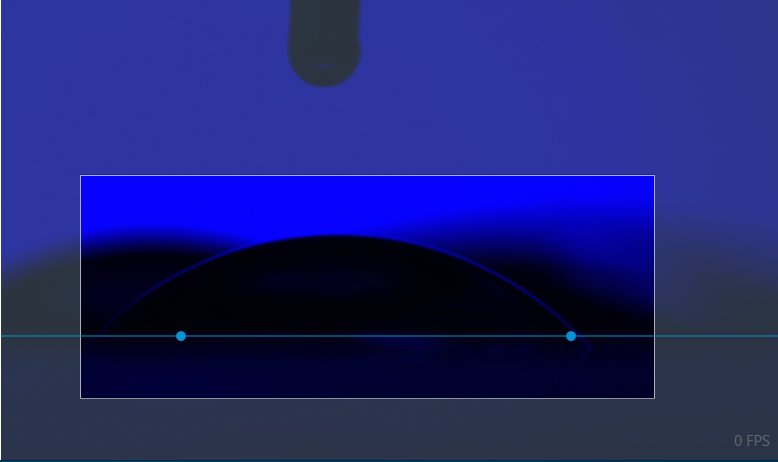

如上接触角测量仪分析所用的图片彩色图片如下所示,供用户下载:

 在昏暗模糊背景下准确测量接触角

在昏暗模糊背景下准确测量接触角



如上接触角测量仪软件分析的彩色图片转换为黑白图片时,原图如下所示:

 在昏暗模糊背景下准确测量接触角

在昏暗模糊背景下准确测量接触角

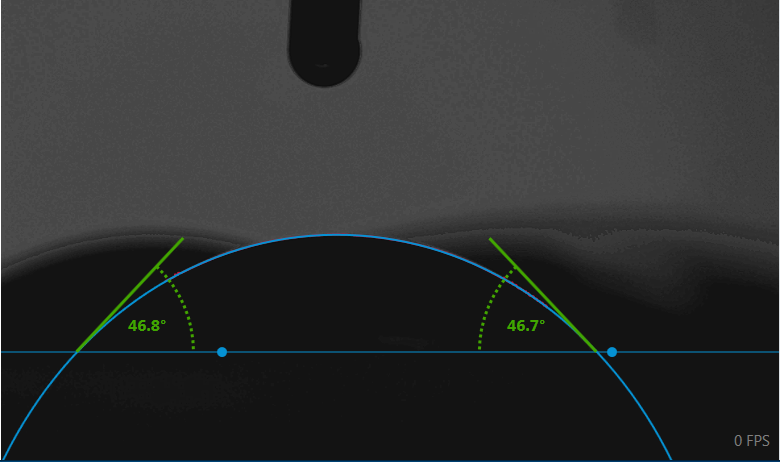

如上接触角测量仪软件中,接触角测量仪CAST3.0的阿莎算法(ADSA-RealDrop)的分析结果如下:

 在昏暗模糊背景下准确测量接触角

在昏暗模糊背景下准确测量接触角



如上图片,第一张图片,其他软件的分析结果如下所示:

1、接触角测量仪Young-Laplace方程拟合法

 在昏暗模糊背景下准确测量接触角

2、接触角测量仪椭圆拟合分析结果:

 在昏暗模糊背景下准确测量接触角

3、接触角测量仪软件圆拟合分析结果:

 在昏暗模糊背景下准确测量接触角

而其他接触角测量仪的分析软件对于第二张图片中无论是黑白还是彩色均无法给出结果。第一张图片彩色时无法给出结果。



 在昏暗模糊背景下准确测量接触角

在昏暗模糊背景下准确测量接触角

在昏暗模糊背景下准确测量接触角



通过如上图片分析结果可以看出:

1、接触角测量仪软件是否能够100%分析所有图片并给出结果事实上受图片的噪声(背景情况)影响,因而,更好的自动阈值处理功能是关键。CAST3.0的阿莎算法(ADSA-RealDrop)可提供全自动阈值处理功能。通常的接触角分析软件只提供固定的灰度阈值处理功能,因而,如果不提供手动调整阈值功能且在使用中不提供专业的指导,通常情况下接触角软件是无法得到分析结果的。

2、接触角测量仪软件在处理彩色图像时的难度更大。目前,接触角测量仪软件CAST3.0提供自动处理彩色图像的功能,同时,也可以处理黑白图片的功能。同时,上海梭伦提供彩色摄像机,可以得到更为清晰的图像轮廓,更有利于专业软件分析。

3、阿莎算法(ADSA-RealDrop)基于第四代Young-Laplace方程拟合技术,左、右分开计算并分别修正重力系数,倾斜角度的影响。在接触角测量仪的算法中,其优势较为明显。
